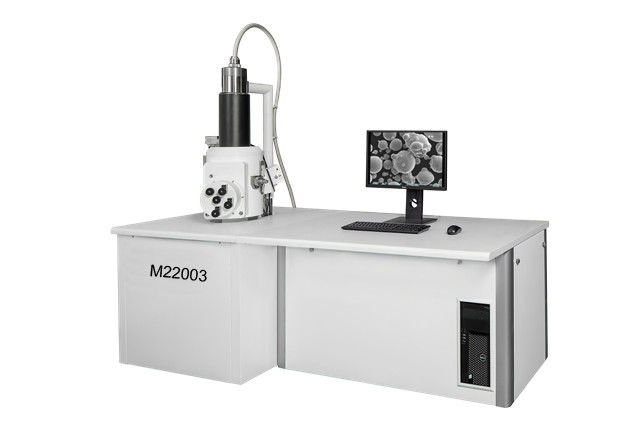

Resolución EBSD EBSD del microscopio electrónico de exploración 8X-300,000X 3-6nm

Resolución EBSD EBSD del microscopio electrónico de exploración 8X-300,000X 3-6nm
Resolución EBSD EBSD del microscopio electrónico de exploración 8X-300,000X 3-6nm Resolución EBSD EBSD del microscopio electrónico de exploración 8X-300,000X 3-6nm Resolución EBSD EBSD del microscopio electrónico de exploración 8X-300,000X 3-6nm Resolución EBSD EBSD del microscopio electrónico de exploración 8X-300,000X 3-6nm Resolución EBSD EBSD del microscopio electrónico de exploración 8X-300,000X 3-6nm

Ampliación de imagen :  Resolución EBSD EBSD del microscopio electrónico de exploración 8X-300,000X 3-6nm

Datos del producto:
Lugar de origen: China
Nombre de la marca: Phidix
Certificación: IATF16949,CE
Número de modelo: M22003
Pago y Envío Términos:
Cantidad de orden mínima: Negociable
Precio: Negotiable
Detalles de empaquetado: 1 caja de PC/Wooden
Tiempo de entrega: 40 días del trabajo
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union
Capacidad de la fuente: 10 PC/mes

Resolución EBSD EBSD del microscopio electrónico de exploración 8X-300,000X 3-6nm

descripción
Color: blanco Arreglo para requisitos particulares: OEM, ODM
Embalaje: 1 PC/Carton Garantía: 1 año
Plazo de obtención: 40 días del trabajo Capacidad de la fuente: 10 PCS/Month
Resolución: 3nm, 6nm Ampliación: 300,000X
Voltaje de aceleración: 0~30KV Detección de señal: Detector electrónico secundario del alto vacío del CCD
Arma de electrón: Cartucho centrado cátodo-Pre calentado tungsteno/LaB6 (opción) del filamento del tungsteno Tamaño de Max Sample: 175m m en diámetro, 35m m en altura
Función auto: Calefacción del arma, diagonal, centrándose, foco, brillante, contraste, Stigmator, rectificación, d Sistema del vacío: 1TMP, 1RP
Alta luz:

microscopio electrónico de exploración de 8X-300 000X

,

microscopio electrónico de exploración de la resolución 3-6nm

,

microscopio electrónico de la transmisión de la exploración de c



Resolución del microscopio electrónico de exploración de la ampliación 8X-300,000X 3-6nm con EBSD opcional EBSD



El software de funcionamiento del microscopio electrónico M22003 se puede cambiar en chino/inglés con la disposición modular. Además de la función de la operación básica del microscopio electrónico, también tiene visión de la imagen del uno-tecleo. Este la serie software support la exhibición simultánea de tres imágenes en tiempo real, dos canales con la ventana del CCD, y las funciones auxiliares potentes tales como síntesis de la imagen de electrón secundario e imagen retrorreflejada, medida de múltiples puntos del tamaño, anotación del texto de las imágenes del microscopio electrónico, exhibición del mapa del vacío, exhibición de la ventana del CCD, etc., para cubrir las necesidades individuales de diversos usuarios.



Funciones automáticas: concentración, ajuste del brillo/de contraste, astigmatismo, haz electrónico que se centra, corrección automática del arma de electrón, detección de falta, visión del uno-botón, reconstrucción opcional 3D, etc.

Imágenes ahorradas: 4096x4096pixel BMP, GIF, TIF, JPG, MNG, ICO SEM.



Specials:



- Ampliación 300,000X máximo.

- Detección de señal: Detector electrónico secundario del alto vacío del CCD (con la función del perotection del detector), parte posterior de Segemation del semiconductor cuatro que dispersa el detector electrónico, cámara del CCD Montioring.

- Voltaje de aceleración: 0~30KV, alta resolución de imagen.

- EDS/EBSD/CL es opcional, para el análisis componente.

- Sistema del alto vacío.

- Etapa motorizada cuatro hachas.



Artículo Especificación M22003A M22003B
Resolución 3nm@30kV (SE)
  6nm@30kV (EEB)
Ampliación 8X~300,000X, ampliación exhibida: La ampliación se define con un tamaño 127mm*211m m de la exhibición
Voltaje de aceleración 0~30kV

Detección de señal



Detector electrónico secundario del alto vacío del CCD (con la función del perotection del detector)

Parte posterior de Segemation del semiconductor cuatro que dispersa el detector electrónico

Cámara del CCD Montioring

Arma de electrón Cartucho centrado cátodo-Pre calentado tungsteno/LaB6 (opción) del filamento del tungsteno
Función auto Calefacción del arma, diagonal, centrándose, foco, brillante, contraste, Stigmator, rectificación, detección de falta
StageSystem/movimiento Etapa motorizada cuatro hachas
X: 0~70m m, auto
Y: 0~50m m, auto
Z: 0~45m m, auto
R: 360°, auto
T: -5°~90°, manual
Max Sample Diameter 175m m
Max Sample Height 35m m
Sistema del vacío 1 TMP, 1RP (bomba de Turbomolecular, bomba mecánica)
  Atmósfera baja del vacío (10-270Pa)
Detector opcional EDSEBSDCL
Accesorios opcionales Etapa de EBLCryo&Heating StageNano ManipulatorTensile

Nota:● significa el estándar, ○ significa opcional





Galería



Resolución EBSD EBSD del microscopio electrónico de exploración 8X-300,000X 3-6nm 0

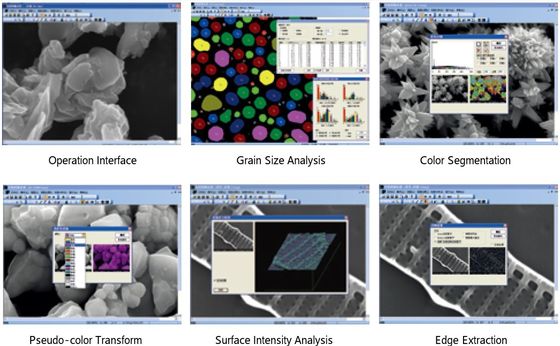

Software de tratamiento de la imagen

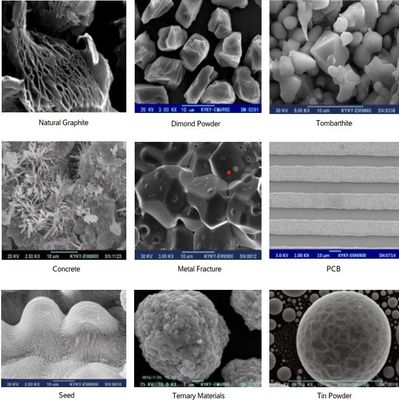

Resolución EBSD EBSD del microscopio electrónico de exploración 8X-300,000X 3-6nm 1



Resolución EBSD EBSD del microscopio electrónico de exploración 8X-300,000X 3-6nm 2



Resolución EBSD EBSD del microscopio electrónico de exploración 8X-300,000X 3-6nm 3
