Datos del producto:
|
| Color: | Blanco | Arreglo para requisitos particulares: | OEM, ODM |
|---|---|---|---|
| Tamaño: | 350X450X690m m | Voltaje: | 110-220VAC, 60/50Hz |
| Visera del yelmo: | 6 agujeros que cifran la visera del yelmo motorizada | Temporeros de trabajo.: | 10°~38°C |
| Marco Camera: | Campo hasta 70m m * 90m m, resolución 0.2m m de la visión (opcional) | Repetibilidad: | ≤10um, mejorable a <3um |
| Etapa redonda: | 360° rotativo, ángulo de la pendiente 30° ajustable (opcional) | Objetivo: | Infinito LWD SEMI-APO metalúrgico 5x, 10x, 20x, 50x, 100x |
| Tiempo de la vida del LED: | 40000 horas | Método de la visión: | Refleje LED, polarizando (opcional), DIC (opcional) |

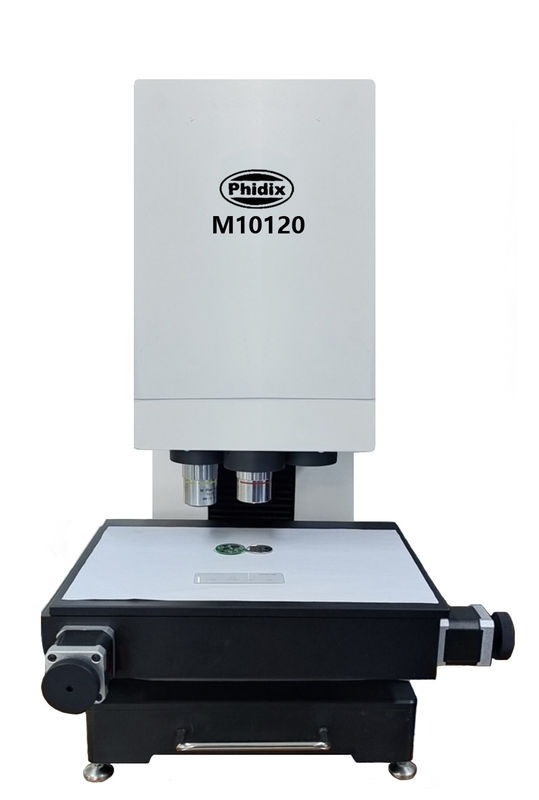

6 agujeros viajan en automóvili el microscopio todo junto de la industria de la visera del yelmo
M10120 es un sistema del microscopio que integra observation+measurement+recording. Integra el microscopio estéreo, microscopio metalúrgico, microscopio de medición 3D en uno, con la observación de iluminación automática principal, plataforma motorizada con la gama móvil grande 300*300m m, completamente - a la interfaz de usuario funcional, en un sentido real, de la proyección de imagen de la macroescala a la medida detallada de la microescala.
Características: Tome la concentración óptica como el principio de medición, y adopte el método de detección óptico de alta precisión para la medida exacta de la dimensión. No sólo puede la imagen de la blanco ser alineada, pero también el estado superficial del punto de la medida se puede observar, y la altura, la longitud, el diámetro, la circunferencia, el etc. Puede ser medido. La altos ampliación, convenientes para la medida de los productos de la precisión, y se pueden también utilizar como microscopio de alta potencia.
sistema de medida de la exploración de 3D Full Auto
El nuevo Investigación-grado M10120 que el microscopio metalúrgico ha actualizado a XYZ motorizó el modelo de trabajo de la etapa, combinado con el software potente 2D/3D, que integra varias introducciones originales. De aspecto al funcionamiento, sigue de cerca la tendencia principal internacional del diseño. Continuaremos proveyendo de clientes las soluciones industriales completas de la inspección 3D.
Microscopio automático industrial M10120 3D
•Sistema de medición motorizado de la industria con Computer&Software
•Agujeros motorizados de la visera del yelmo 6 con el plan LWD 5x10x20x50x100x metalúrgico del infinito
•X/Y/Z motorizó la mudanza de trabajo de la etapa se extiende la resolución 15um de 50x50/200m m
•Mapa de Marco Camera Real Time Electrical a Overview&Guide a cualquier punto interesante
•el software de la versión avanzada 3D incluye la función de Stitching&Measuring de la imagen de Full Auto 2D&3D
| Artículos | Especificación | M10127 |
Cuerpo principal | Visera del yelmo: 6 agujeros que cifran la visera del yelmo motorizada | ● |
| Objetivo: Infinito LWD SEMI-APO metalúrgico 5x, 10x, 20x, 50x, 100x | ● | |
| Tiempo de la vida del LED: 40000 horas | ● | |
| Método de la visión: Refleje el LED | ● | |
| Método de la visión: Polarización | ○ | |
| Método de la visión: DIC | ○ | |
XYZ motorizó la etapa | Repetibilidad: 15um | ● |
| Repetibilidad: 3um | ○ | |
| Velocidad de mudanza: 12mm/sec (máximo) | ● | |
| Gama de mudanza: 50x50x200m m | ● | |
| Tamaño de la etapa: 150x170m m | ● | |
| Carga de la etapa: 10kg | ● | |
| Z motorizó control | Velocidad auto 0,3 del foco segundo (lo más rápidamente posible), normalmente 1-3 segundos | ● |
| Resolución de Z: 0.1um | ● | |
| Velocidad de mudanza: 20mm/sec (máximo) | ● | |
| Gama de mudanza: 20m m | ● | |
| Cámara micro | Cámara digital 9MPA: cámara digital del obturador de los 9.0M USB3.0 GS, 1 Cmos, C-soporte, FPS 34@4096x2160, 60@2048x1080, señal oscura el 1146m de la sensibilidad de G con 1/30s | ● |
| Etapa redonda | 360° rotativo, ángulo 30°Incline ajustable | ○ |
| Marco Camera | Campo hasta 70mm*90m m, resolución 0.2m m de la visión | ○ |
| Ordenador | Base 3.5GHz, 128G+1TNVMe 4T, RTX4000-8G, 27" de Dell Xeon W-2265 12 4K, | ● |
Dell i5 64G 256G+1T, 2G gráfico, 27" 4K, software instalado previamente. | ○ | |
| Software | 3D, añaden la exploración 3D, para XYZ Stage+Computer | ● |
| 2.a, plana exploración, para XY o XYZ Stage+Computer | ○ | |
| 2DF, añaden la exploración arriba/abaja de la fusión, para XYZ Stage+Computer | ○ | |
| Formato de la imagen | Salida: JPEG, TIFF | ● |
Motorizado | XYZ motorizó la etapa de trabajo, motor de escalonamiento bifásico, módulo de la alta precisión, material de la aleación de aluminio, haber anodizado superficial, anticorrosión y resistente al rayado | ● |
Nota:● significa el estándar, ○ significa opcional
Software de exploración del microscopio de Full Auto
2.o 2DB
X/Y motorizó X/Y/Z motorizó
2.a exploración plana 2.a exploración biselada
2DF 3D
X/Y/Z motorizó X/Y/Z motorizó
2.a exploración de la fusión exploración 3D
