Datos del producto:
|
| Color: | Blanco | personalización: | OEM, ODM |
|---|---|---|---|
| Tamaño: | 350X450X690mm | Voltaje: | 110-220 V CA, 60/50 Hz |
| Energía: | 80W | Temporeros de trabajo.: | 10°~38°C |
| Humedad de trabajo: | 10 %~90 % (sin condensación) | Repetibilidad: | ≤10um, actualizable a |
| Peso: | 36KG | Objetivo: | Infinity LWD Metalúrgico Semi-APO 5x, 10x, 20x, 50x, 100x |
| Tiempo de la vida del LED: | 40000 horas | Ver método: | Reflejar LED |

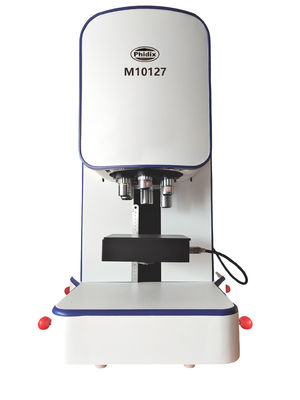

Microscopio de diseño industrial del sistema de medición de escaneo automático completo 3D
M10127 es un sistema de microscopio que integra observación+medición+grabación.Integra microscopio estereoscópico, microscopio metalúrgico, microscopio de medición 3D en uno, a través de la observación de iluminación automática líder, una plataforma motorizada con un amplio rango de movimiento de 300 * 300 mm, a una interfaz de usuario completamente funcional, en un sentido real, desde imágenes de escala macro a escala micro medición detallada.
Características: tome el enfoque óptico como principio de medición y adopte un método de detección óptica de alta precisión para una medición precisa de las dimensiones.No solo se puede alinear la imagen objetivo, sino que también se puede observar el estado de la superficie del punto de medición y la altura, la longitud, el diámetro, la circunferencia, etc.Se puede medir.Gran aumento, adecuado para la medición de productos de precisión, y también se puede utilizar como microscopio de alta potencia.
Sistema de medición de escaneo automático completo 3D
El nuevo microscopio metalúrgico de grado de investigación M10127 se ha actualizado al modelo de escenario de trabajo motorizado XYZ, combinado con el potente software 2D/3D, que integra una serie de primicias. Desde la apariencia hasta el rendimiento, sigue de cerca la tendencia de diseño líder internacional. Continuaremos para proporcionar a los clientes soluciones completas de inspección industrial en 3D.

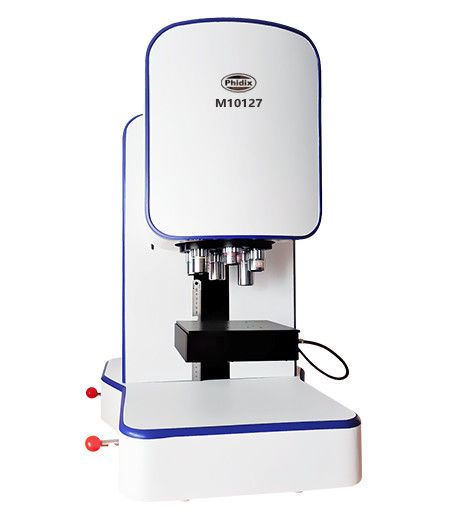

Microscopio 3D automático industrial M10127
•Sistema de medición de la industria motorizada con computadora y software
•Revólver Motorizado 6 Agujeros Con Infinity Plan LWD Metalúrgico 5x10x20x50x100x
•X/Y/Z Etapa de trabajo motorizada Rango móvil 50x50/200mm Resolución 15um
•Marco Camera Mapa eléctrico en tiempo real para una descripción general y guía para cualquier punto interesante
• El software de versión avanzada 3D incluye la función de medición y unión de imágenes 2D y 3D totalmente automática
| Elementos | Especificación | METRO10127 |
Cuerpo principal | Boquilla: Boquilla motorizada de codificación de 6 orificios | ● |
| Objetivo: Infinity LWD Metalúrgico Semi-APO 5x, 10x, 20x, 50x, 100x | ● | |
| Tiempo de vida del LED: 40000 horas | ● | |
| Método de visualización: LED de reflejo | ● | |
| Ver método: polarización | ○ | |
| Ver método: DIC | ○ | |
Escenario motorizado XYZ | Repetibilidad: 15um | ● |
| Repetibilidad: 3um | ○ | |
| Velocidad de movimiento: 12 mm/seg (máx.) | ● | |
| Rango de movimiento: 50x50x200mm | ● | |
| Tamaño del escenario: 150x170 mm | ● | |
| Carga de escenario: 10 kg | ● | |
| Control motorizado Z | Velocidad de enfoque automático 0,3 segundos (más rápido), normalmente 1-3 segundos | ● |
| Resolución Z: 0.1um | ● | |
| Velocidad de movimiento: 20 mm/seg (máx.) | ● | |
| Rango de movimiento: 20 mm | ● | |
| microcámara | Cámara digital de 9MPA: Cámara digital con obturador GS USB3.0 9.0M, 1 CMOS, montura C, FPS 34 a 4096x2160, 60 a 2048x1080, sensibilidad G, señal oscura de 1146 m con 1/30 s | ● |
| Etapa redonda | 360 ° giratorio, ángulo de inclinación de 30 ° ajustable | ○ |
| marco camara | Campo de visión de hasta 70 mm x 90 mm, resolución de 0,2 mm | ○ |
| Computadora | Dell Xeon W-2265 12 núcleos 3,5 GHz, 128G+1TNVMe 4T, RTX4000-8G, 27" 4K, | ● |
Dell i5 64G 256G+1T, gráfico 2G, 27" 4K, software preinstalado. | ○ | |
| Software | 3D, agregar escaneo 3D, para XYZ Stage+Computer | ● |
| 2D, escaneo plano, para escenario XY o XYZ + computadora | ○ | |
| 2DF, exploración de fusión ascendente/descendente, para escenario XYZ+ordenador | ○ | |
| Formato de imagen | Salida: JPEG, TIFF | ● |
Motorizado | Etapa de trabajo motorizada XYZ, motor paso a paso de 2 fases, módulo de alta precisión, material de aleación de aluminio, superficie anodizada, anticorrosión y resistente a los arañazos | ● |
Nota: ● significa estándar, ○ significa opcional
Software de escaneo de microscopio completamente automático
2D 2DB
X/Y Motorizado X/Y/Z Motorizado
Escaneo de plano 2D Escaneo de bisel 2D
2DF 3D
X/Y/Z Motorizado X/Y/Z Motorizado
Escaneo de fusión 2D Escaneo 3D
