Datos del producto:
|
| Color: | Blanco | Drawtube: | Binocular |
|---|---|---|---|
| Teoría: | Microscopio metalúrgico | USO: | Maquinaria, electrónica, plásticos etc. |
| Ocular: | WF10X22mm | Ampliación: | 50x-1000x |
| Objetivo: | 5X, 10X, 20X, 50X, objetivo largo del plan del infinito de la distancia de trabajo | Visera del yelmo: | 4 agujeros que giran la visera del yelmo |
| Concentración: | Ajuste grueso y fino coaxial | Iluminación: | 5W LED |
| Alta luz: | microscopio metalúrgico óptico 50X,microscopio metalúrgico óptico de 1000X Tinocular,Microscopio metalúrgico binocular del campo oscuro |
||

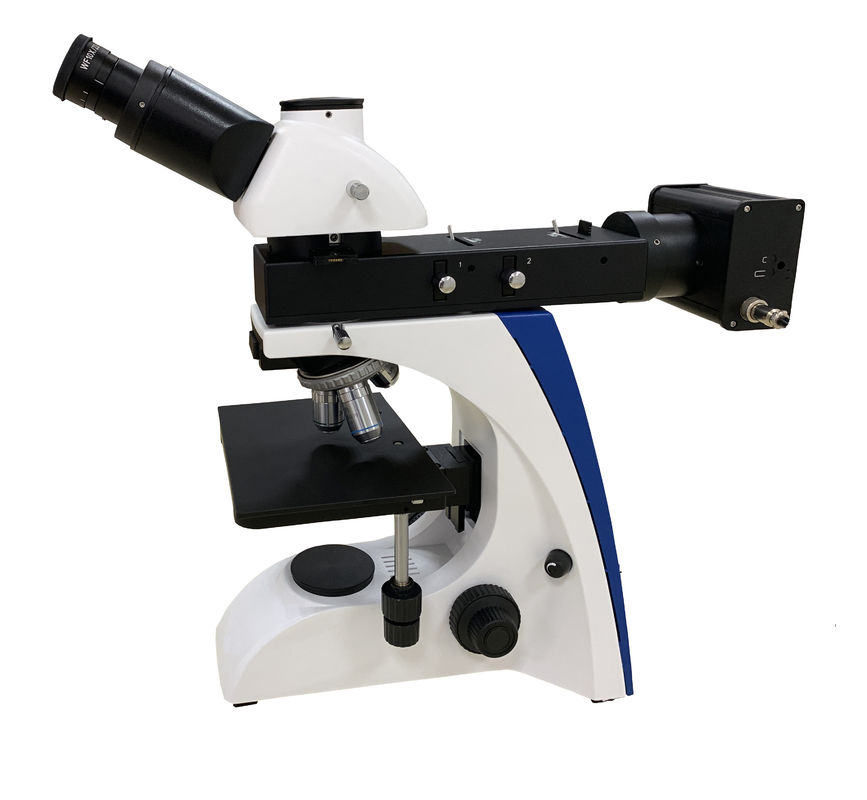

Para ambos el campo brillante y el campo oscuro utilizan el microscopio metalúrgico de 50X-1000X Tinocular
M10129 para ambos campo brillante y campo oscuro utilizan el microscopio metalúrgico de 50X-1000X Tinocular. La cámara se puede utilizar para el almacenamiento y la distribución de datos. Es un verion actualizado para los usos de los laboratorios, los institutos de investigación, las universidades y las universidades para hacer la patología, observación de la bacteriología, enseñanza e investigación, análisis y valoración de materiales en fábricas y laboratorios.
Características:
| Artículo | Especificación | M10129A | M10129B | M10129C | M10129D | |
| Ocular | WF10X/22mm (ajustable) | ● | ● | ● | ● | |
| WF10X/22mm (ajustable, retículo 0.1m m) | ● | ● | ● | ● | ||
|
Plan metalúrgico del infinito de LWD Objetivo |
LMPlan FL 5×/0.15 (Objetivo semi apocromático) |
W.D=21.00mm | ● | ● | ||
|
LMPlan FL 10×/0.30 (Objetivo semi apocromático) |
W.D=20.00mm | ● | ● | |||
|
LMPlan FL 20×/0.40 (Objetivo semi apocromático) |
W.D=15.00mm | ● | ● | |||
|
LMPlan FL 50×/0.55 (Objetivo semi apocromático) |
W.D=10.00mm | ● | ● | |||
| LPL80X/0.80 | W.D=0.85mm | ○ | ○ | |||
|
LMPlan FL 100×/0.85 (seco) (Objetivo semi apocromático) |
W.D=3.00mm | ○ | ○ | |||
| Objetivos metalúrgicos del plan del infinito de LWD para el campo brillante y oscuro | PLAN 5×/0.13 BD DE M | W.D=7.30mm | ● | ● | ||
| PLAN 10×/0.25 BD DE M | W.D.= 11.50m m | ● | ● | |||
| PLAN 20×/0.40 BD DE M | W.D.= 5.60m m | ● | ● | |||
| PLAN 50×/0.70 BD DE M | W.D.= 1.60m m | ● | ● | |||

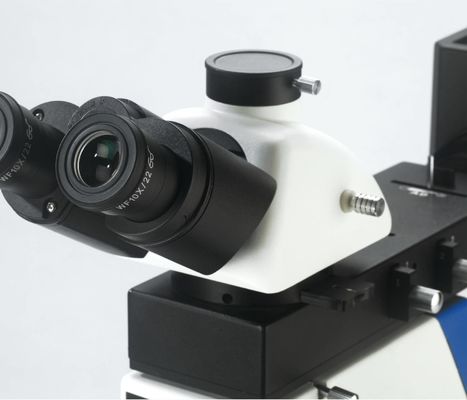

| Cabeza de Seidentopf Trinocular |
30° inclinado, 360° rotativo, distancia de Interpupilary: 48mm~76m m, distribución ligera (): 100: 0 (100% para el ocular) 80:20 (el 80% para la cabeza trinocular y los 20% para el ocular) |
● | ● | ● | ● | |
| Visera del yelmo | Quíntuplo | ● | ● | |||
| Quadplex (especialmente para los objetivos brillantes M26x1/36 del campo de /dark”) | ● | ● | ||||
| Etapa mecánica |
Tamaño de la etapa: 200m m x 150m m, gama del viaje: 77m m x 52m m Unidad de baja rápida de la etapa: La gama de mudanza de Up-Down se puede aumentar 50m m. |
● | ● | |||
| Tamaño de la etapa: 182m m x 140m m, gama del viaje: 77m m x 52m m | ● | ● | ||||
| Unidad polarizante | Polarizador /Analyzer | ● | ● | ● | ● | |
| Condensador | Abbe N.A.1.25, con Iris Diaphragm. | ● | ● | |||
|
Grueso coaxial y Unidad de concentración fina |
Movimiento grueso: 25m m, Movimiento fino por la rotación: 0.2m m, μm fino de la división 2, ajuste de la tirantez, limitador superior de la distancia. |
● | ● | ● | ● | |
|
Reflejo Iluminación |
Lámpara 5WLED (voltaje entrado: 100V~240V) | ● | ● | |||
| Lámpara del halógeno 12V/50W (voltaje entrado: 100V~240V) | ○ | ● | ○ | ● | ||
|
El transmitir Iluminación |
Lámpara 5WLED (voltaje entrado: 100V~240V) | ● | ○ | |||
| Lámpara del halógeno 6V/30W (voltaje entrado: 100V~240V) | ○ | ● | ||||
| Filtro | Azul | ○ | ○ | ○ | ○ | |
| Gris ambarino verde | ○ | ○ | ○ | ○ | ||
| C-soporte | 1 X /0.75X/0.5X (foco ajustable) | ○ | ○ | ○ | ○ | |
Distribución ligera (): 100: 0 (100% para el ocular) 80:20 (el 80% para la cabeza trinocular y el 20% para el ocular)

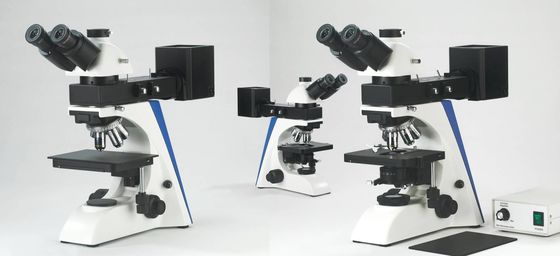

M10129A, M10129B M10129C, M10129D
La etapa con la unidad de baja rápida puede aumentar 50m m para la distancia de funcionamiento, más conveniente para observar la muestra grande del tamaño.
La etapa mecánica de la tres-capa de gran tamaño proporciona más bien escogido para las muestras.
1. Diafragma del diafragma de campo de la manija 3. del interruptor del polarizador 2.Filter 4.Aperture
A. Analyzer B. molió el resbalador de cristal
Especificación objetiva: (el ""● significa estándar, “○” significa opcional)
| Objetivo | N.A. |
Distancia de funcionamiento (milímetro) |
M10129A/ M10129C |
M10129B/ M10129D |
|
|
Infinito metalúrgico de LWD Objetivos del plan |
LMPlan FL 5× (Objetivo semi apocromático) |
0,15 | 21,00 | ● | |
|
LMPlan FL 10× (Objetivo semi apocromático) |
0,30 | 20,00 | ● | ||
|
LMPlan FL 20× (Objetivo semi apocromático) |
0,40 | 15,00 | ● | ||
|
LMPlan FL 50× (Objetivo semi apocromático) |
0,55 | 10,00 | ● | ||
| LPL 80× | 0,80 | 0,85 | ○ | ||
|
LMPlan 100× (seco) (Objetivo semi apocromático) |
0,85 | 3,00 | ○ | ||
|
Infinito metalúrgico de LWD Objetivos del plan para el campo brillante/oscuro |
PLAN 5× BD DE M | 0,13 | 7,30 | ● | |
| PLAN 10× BD DE M | 0,25 | 11,50 | ● | ||
| PLAN 20× BD DE M | 0,40 | 5,60 | ● | ||
| PLAN 50× BD DE M | 0,70 | 1,60 | ● |

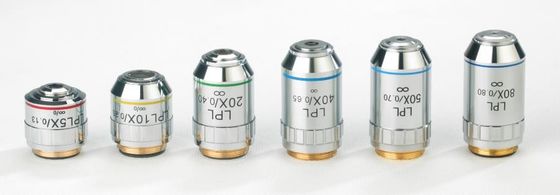

Objetivos metalúrgicos del plan del infinito de LWD
Objetivos metalúrgicos del plan del infinito de LWD para el campo brillante y oscuro

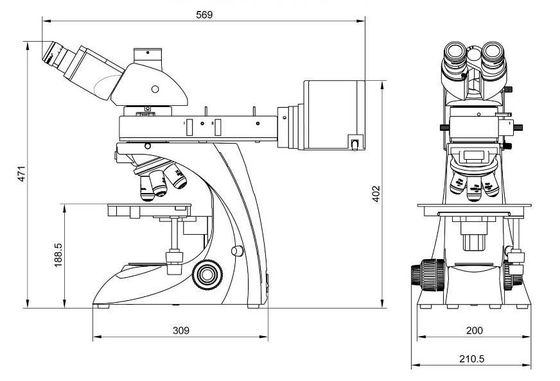

M10129A, tamaño del microscopio metalúrgico de M10129B (milímetros)
M10129C, tamaño del microscopio metalúrgico de M10129D (milímetros)
Diagrama de la disposición general del microscopio metalúrgico M10129
Tamaño que embala: 520mm×470mm×430m m
Peso bruto: 16kgs
Peso neto: 12kgs
