Cámara óptica 50X DIC objetivo del microscopio del campo oscuro de Trinocular metalúrgico

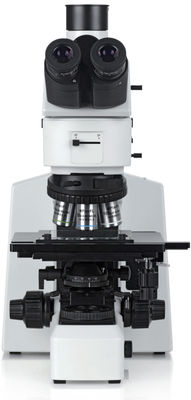

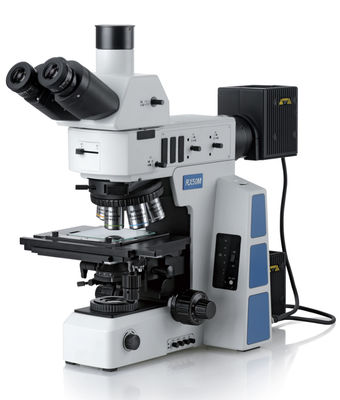

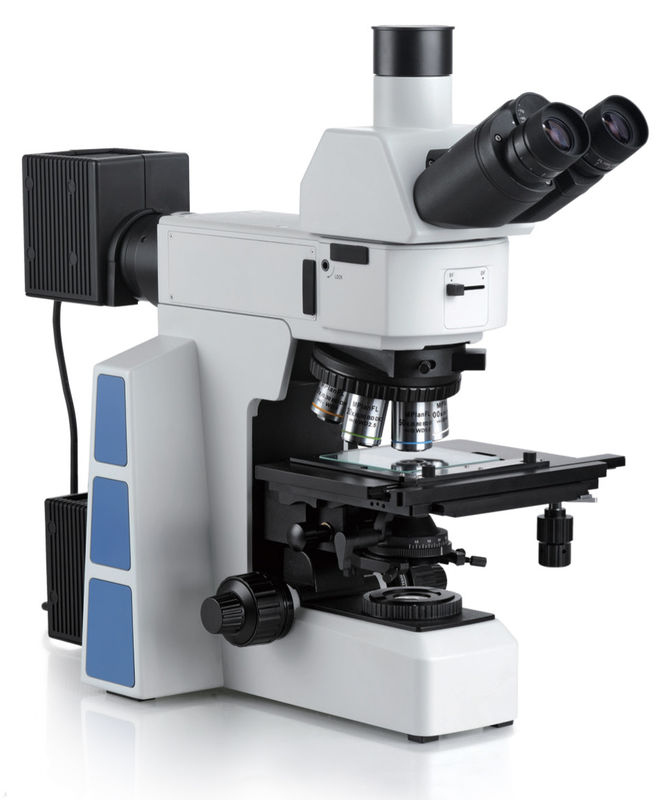

Microscopio óptico industrial del laboratorio metalúrgico de DIC del campo oscuro de Trinocular del infinito con la cámara

El microscopio óptico industrial del laboratorio metalúrgico de DIC del campo oscuro de Trinocular del infinito M10103 con metalografía de la cámara refiere principalmente a la rama de la ciencia material que utiliza los microscopios (metalográficos) ópticos y los microscopios estéreos para analizar, para estudiar y para caracterizar la microestructura, la estructura de baja potencia, y la estructura fracturada de materiales. Incluye la proyección de imagen y el análisis cualitativo de la microestructura de materiales. La caracterización cuantitativa también incluye métodos necesarios de la preparación y de muestreo de la muestra. Refleja y caracteriza principalmente la fase y la estructura del material, de los granos cristalinos (sub-cristales posibles incluyendo), del número, de la morfología, del tamaño, de la distribución, de la orientación, y del arreglo espacial de inclusiones nas-metálico e incluso de ciertos defectos cristalinos (tales como dislocaciones).

Características:

- Adopte el sistema óptico doble del aumento de la corrección y del contraste del color del mejor infinito del mundo (ICCS) para proveer de usuarios las imágenes más agudas.

- Usando 5 clases de partes superiores, 3 clases de partes más inferiores y dos combinaciones de la columna, puede ser combinado arbitrariamente y fexiblemente según sus requisitos materiales de la detección y costes económicos, que pueden realizar el análisis de materiales transparentes, de materiales opacos y de materiales fluorescentes. Al mismo tiempo, tiene un espacio fuerte de la mejora para asegurar sus requisitos de prueba futuros.

- La altura modelo más grande de la industria puede alcanzar 380 milímetros, proveyendo de usted el espacio de funcionamiento extraordinario.

- La flexibilidad cerca del usuario, ningunos personales profesionales se requiere actualizar las piezas del equipo, y el usuario puede terminar la operación solo.

Nota:● significa el estándar, ○ significa opcional

Adhiriéndose a la filosofía de la exploración continua y uno mismo-superando, el nuevo microscopio metalúrgico M10103 para la investigación con vario diseño pionero en aspecto y las funciones, nace proporcionar una solución perfecta de la detección y desarrollar un nuevo modelo del campo industrial.

Cabeza de visión con el ratio multi-que parte

La cabeza de la visión M10103 se diseña de las opciones múltiples para el ratio que parte. Con el sistema ancho de la proyección de imagen del haz, el campo visual amplio estupendo de 26.5m m está disponible. Cabeza de Trinocular con la imagen erguida, ratio que parte binocular: 100:0 o 0:100 de Trinocular=. La dirección móvil de muestras es tan lo mismo según lo observado. Cabeza de Trinocular con la imagen invertida, ratio que parte binocular: Trinocular=100: 0 o 20:80 o 0:100. A excepción de concentrar la luz del 100% al tubo del ocular o al tubo de cámara, hay otra opción con la luz del 20% al tubo del ocular y el 80% al tubo de cámara, de modo que la observación del ocular y la salida de la imagen puedan estar disponibles al mismo tiempo.

Sistema de la polarización

El polarizador y el analizador en sistema de la polarización contribuir para eliminar la luz externa en semiconductor y la detección del PWB, imagen con el detalle claro es realizables. Hay analizador fijado y analizador rotativo para la opción. La muestra se puede observar a diversos ángulos polarizantes con el analizador^de 360^.rotatable. Además, este sistema de la polarización se puede actualizar al sistema diferenciado del contraste de interferencia de Nomarski después de instalar un nuevo accesorio desarrollado de DIC.

Sistema diferenciado del contraste de interferencia de Nomarski

Las asperezas minúsculas en la superficie que no se puede encontrar en campo brillante, pueden ser detectado usando el accesorio de U-DICR para crear el fondo del alto contraste. Es ampliamente utilizado para probar la partícula conductora de LCD, rasguño superficial del disco de la precisión.

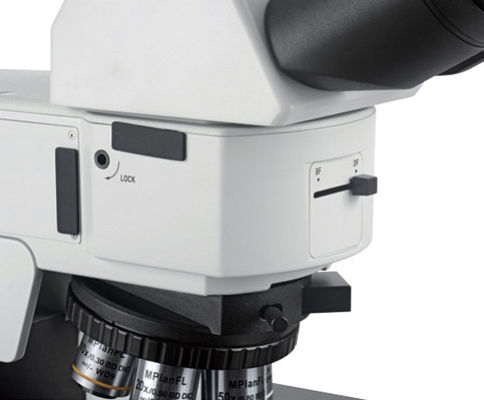

Acoplamiento entre el filtro de densidad neutral y el interruptor para el FB y el DF

La palanca delante del iluminador se utiliza para cambiar entre el campo brillante y el campo oscuro, y está con un filtro de densidad neutral (ND50). Cuando usted cambia del DF al FB, el filtro incorporado ND50 toma el papel para decaer la intensidad de luz, más científica y más cómoda.

Viseras del yelmo opcionales

El ángulo incluido entre el eje óptico y el eje de rotación de la visera del yelmo múltiple se disminuye a 15°. Es útil mejorar la exactitud del centro y de la concentración. Siete objetivos a lo más se pueden montar al mismo tiempo. Las ampliaciones continuas y razonables del punto bajo al alto, son realizables.

Diseño ergonómico

■La intensidad se puede ajustar fexiblemente por el dispositivo de oscurecimiento que está situado a la derecha de marco. El voltaje cambiar exhibiciones completamente digitales. Ajustando intensidad y la concentración coaxial al mismo tiempo, mejora la eficacia del trabajo.

■La iluminación reflejada o transmitida se puede cambiar por el botón en la exhibición de oscurecimiento digital. Usando el botón REAJUSTADO para guardar la intensidad de luz aproximadamente 8V (con una marca de la cámara en la exhibición de oscurecimiento), es un voltaje óptimo para la fotomicrografía.

■Cuatro tenedores incorporados del filtro con tres filtros estándar, un tenedor vacío para el filtro opcional. Todos los filtros se pueden mover hacia fuera la trayectoria óptica sacando la palanca.

■El sistema de concentración coaxial de la posición baja con el ajuste de la tensión, la gama gruesa es 25m m y la precisión fina es 0.001m m. La altura de una muestra minúscula, tal como bola de la soldadura, puede ser medida.

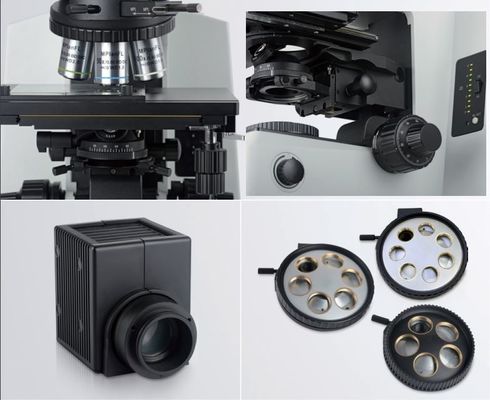

Etapa con el ajuste en la mano derecha

4 pulgadas de etapa mecánica de la doble-capa, está con el dispositivo de la cerradura para limitar el movimiento del eje de Y. Es ampliamente utilizado en la detección horizontal evitar faltar. La placa de cristal es conectable para la luz transmitida.

Iluminador transmitido y reflejado

lámpara-casa larga del curso de la vida de 12V 100W con el bulbo de halógeno, proporciona la luz brillante y uniforme. El nuevo tipo condensador acromático (N.A.0.9) del oscilación-hacia fuera optimiza el funcionamiento de la iluminación de Kohler en una ampliación más baja y corrige la aberración cromática y esférica.

Objetivos metalúrgicos semi-apocromáticos profesionales de LWD

■Los objetivos de BD se diseñan para de uso múltiple, disponible para la observación del campo brillante/del campo oscuro polarizing/DIC. Con la abundancia pasajera se mejora la luz, la eficacia de la inspección de la muestra.

■Estrictamente usando la alta lente de la transmitencia y la tecnología de capa avanzada, restaura el color natural de muestras.

■La cubierta de aluminio reduce el peso, previene la contaminación, y también mejora la controlabilidad de la visera del yelmo.

■El diseño semi apocromático mejora el contraste y la definición de imágenes.

■La distancia de trabajo larga cubre las demandas de la detección profesional, él se aplica extensamente en toda clase de campos industriales.

■Estos objetivos también se pueden utilizar en la observación de la fluorescencia.

■Objetivo brillante profesional del campo de LWD para la opción.

Altos oculares ultra anchos del plan del campo del ojo-punto

■Las roturas del ocular M10103 con el campo visual convencional de 22m m, alcanzando hasta 25m m y 26.5m m, un campo visual mucho más liso y más amplio, son útiles mejorar la eficacia del trabajo.

■Clavija posicionadora en los partes movibles del ocular en el tubo del ocular, fijando el ocular para la concentración fácil. Un radio de acción ajustable más grande de dioptría de -8 a +5, cubre más demandas de diversos usuarios.

■La taza del ocular puede ser vuelta hasta evitar la luz externa externa. los Espectáculo-portadores deben rechazar la taza para proteger ambas gafas y oculares.

M10103 está disponible para la multi-observación, tal como campo brillante, campo oscuro (ligero reflejada solamente), polarizando, DIC (luz reflejada solamente).

Tamaño óptico del microscopio metalúrgico M10103 (milímetros)

Diagrama de general disposición del microscopio metalúrgico de la serie M10103
