Datos del producto:
|
| El color: | Blanco | Personalización: | Producción de productos OEM, ODM |
|---|---|---|---|
| Envasado: | 1 PC/Carton | Garantización: | 1 año |
| El tubo de tracción: | Las demás | Teoría: | Microscopio metalúrgico |
| Aplicación: | Maquinaria, electrónica, plásticos etc. | Oculares: | CFI 10x10 HD |
| Resolución mínima: | 0.5/0.1 μm | Objetivo: | 5 Conjuntos de objetivos |
| Precisión de las mediciones X/Y: | 1.5 μm+L/150 | Precisión de medición del eje Z: | 1.0 μm+L/150 |
| Rueda de la nariz: | Visera del yelmo cuádruple | Barril de la lente: | LV-TI 3 Tubo para lente trinocular |
| Alta luz: | Microscopio metalúrgico óptico del TI 3 del LV,Microscopio metalúrgico óptico del CFI 10x10 de HD,Microscopio de medición universal de Phidix del CE |
||

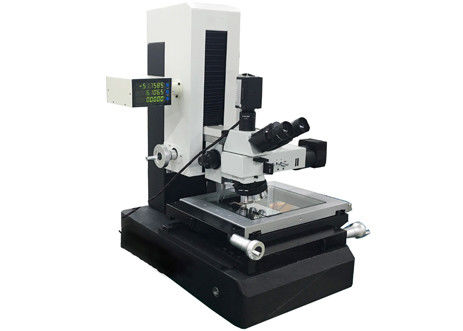

Microscopio de medición universal del sistema DIC
M10104Microscopio de medición universal del sistema DICEl microscopio de medición por vídeo es un instrumento de medición integrado de alta ampliación, destinado a la industria de micrones, combinado con una potente tecnología de inspección microscópica,ha sido ampliamente aplicado en muchos campos.
Características:
- Se utiliza como microscopio de observación para inspeccionar el acabado superficial de la pieza de trabajo por ley comparativa, para identificar muestras de mineral en la industria metalúrgica, para pruebas de impresión fotomecánica,inspección de las fibras textiles, etc..
- Para medir la longitud en coordenadas cartesianas, por ejemplo, medir la inclinación, la distancia de la superficie de la base, la distancia de la línea grabada, el ancho de la línea grabada, el ancho de la ranura, el ancho de la hendidura,el diámetro exterior del agujero, etc..
- Para medir el ángulo, por ejemplo, la medición del ángulo de los diales, plantillas, medidores, plantillas de perforación y aquellas partes con estructura compleja.
- Con PC y software de metrología potente, no sólo un microscopio, sino también un sistema de medición de visión puede lograr una gestión profesional de los datos de medición.
| Punto de trabajo | Descripción / Valor |
| Cabeza: | Cabeza trincular |
| Rango de medición: | El eje X: 300 mm como mínimo, el eje Y: 200 mm como mínimo, el eje Z: 200 mm como mínimo. |
| Resolución mínima: | 0.5/0.1 μm |
| Parte óptica: | Cabeza óptica de interferencia diferencial profesional |
| La tecnología de recubrimiento multicapa garantiza la claridad | |
| Observación de la trayectoria de la luz y la lente del objetivo de alta potencia | |
| Equipado con luz de superficie LED y luz de fondo | |
| Sistema de transmisión: | Precisión de molienda de los tornillos de bolas C3 |
| - ¿ Qué? | Cabeza de la cámara a color DS-Vil 2 millones de píxeles HD CCD |
| Objetivo: | M Plan Apo HL 5X |
| M Plan Apo HL 10X | |
| M Plan Apo HL 20X | |
| M Plan Apo HL 50X | |
| Estadio: | 100x100 mm Escenario preciso |
| Sistema de fuente de luz: | Fuente de luz LED de 5W hacia arriba y hacia abajo |
| Sistema de polarización | |
| DIC |
